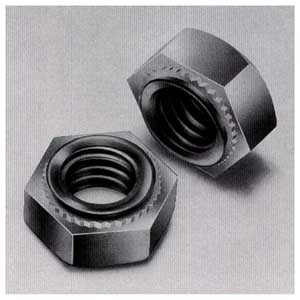

　BOB NUTS

　アプリケーション

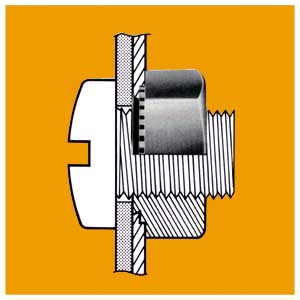

パイロット部(D)が取付穴にフィットする為、圧入時にナットの倒れはありません。
　仕様・機械的特性

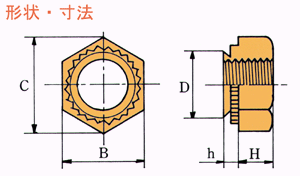

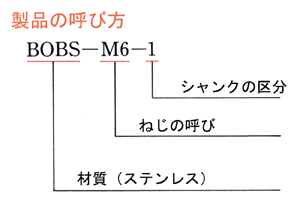

ボブナットの寸法表

ねじの呼び ピッチ 型式 D B C H ｈ 相手材
C-Steel Stainless Steel MAX -.02 約 ±.01 MAX 最小板厚 取付穴径 取付穴位置
M2 0.4 BOB-M2-1 BOBS-M2-1 4.45 5.5 6.4 2.0 1.0 1.0 +0.08
0
4.5		 4.5
M2.5 0.45 BOB-M2.5-1 BOBS-M2.5-1
M2.6 0.45 BOB-M2.6-1 BOBS-M2.6-1
M3 0.5 BOB-M3-1 BOBS-M3-1 4.45 5.5 6.4 2.0 1.0 1.0 +0.08
0
4.5		 4.5
BOB-M3-2 BOBS-M3-2 1.4 1.4
M4 0.7 BOB-M4-1 BOBS-M4-1 5.45 7.0 8.1 2.2 1.0 1.0 +0.08
0
5.5		 5.5
BOB-M4-2 BOBS-M4-2 1.4 1.4
M5 0.8 BOB-M5-1 BOBS-M5-1 6.45 8.0 9.2 3.0 1.0 1.0 +0.01
0
6.5		 6.5
BOB-M5-2 BOBS-M5-2 1.4 1.4
M6 1.0 BOB-M6-1 BOBS-M6-1 7.95 10.0 11.5 4.0 1.0 1.0 +0.01
0
8.5		 8.0
BOB-M6-2 BOBS-M6-2 1.4 1.4
M8 1.25 BOB-M8-2 BOBS-M8-2 9.95 13.0 15.0 4.5 1.4 1.4 +0.01
0
10.0		 10.0
BOB-M8-3 BOBS-M8-3 2.0 2.0
*1 取付穴中心と取付板の端までの最小距離

型式 材質区分 材質 強化処理 表面処理
BOB C-Stell 炭素鋼 浸炭焼入 亜鉛メッキ
BOBS Stainless Stell オーステナイト系
ステンレス鋼		 加工強化 不動態化処理
ねじの
 呼び		 シャンクの区分 取付板厚 鋼板 アルミ板
圧入力 押抜力 トルク 圧入力 押抜力 トルク
mm kgf kgf kgf-cm kgf kgf kgf-cm
M 2
 M2.5
 M2.6		 -1 1.0 1.200 60 20 600 40 12
M3 -1 1.0 1.200 60 20 600 40 12
-2 1.4 1.300 90 25 700 70 15
M4 -1 1.0 1.300 70 30 800 50 20
-2 1.4 1.400 100 40 1.000 80 30
M5 -1 1.0 1.500 /80 40 900 55 30
-2 1.4 1.500 110 50 1.100 85 40
M6 -1 1.0 1.700 100 80 1.200 70 60
-2 1.4 2.000 140 120 1.400 100 80
M8 -2 1.4 2.500 150 160 1.600 120 100
-3 2.0 3.000 190 200 1.800 150 120
