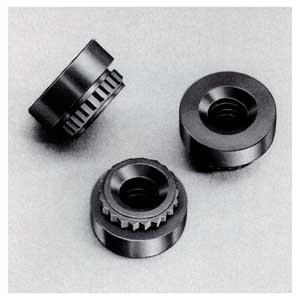

SELF-CLINCHING BROACHING NUTS

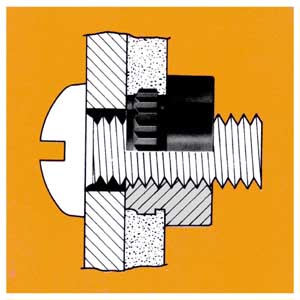

 アプリケーション

 仕様・機械的特性

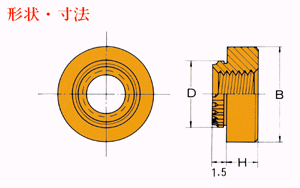

セルフクリンチングブローチングナットの寸法表

ねじの
呼び
ピッチ 型式 D B H 相手材
C-Steel Stainless
Steel
Brass 最小板厚 取付穴径
     *1
取付穴位置
±0.08 ±0.13 ±0.13 (Min) +0.08
0
(Min)
M 2.5 0.45 TKF-M 2.5 TKFS-M 2.5 TKFB-M 2.5 4.55 5.56 1.5 1.5 4.2 4.4
M 3 0.5 TKF-M 3 TKFS-M 3 TKFB-M 3 4.55 5.56. 1.5 4.2 4.4
M3.5 0.6 TKF-M 3.5 TKFS-M 3.5 TKFB-M 3.5 5.74 7.14 1.5 5.4 5.5
M 4 0.7 TKF-M 4 TKFS-M 4 TKFB-M 4 6.68 8.74 2.0 6.4 6.4
M 5 0.8 TKF-M 5 TKFS-M 5 TKFB-M 5 7.24 9.53 3.0 6.9 7.1
*1 取付け穴中心と取付け板の端までの最小距離

材質と処理
型式 材質区分 材質 強化処理 表面処理
TKF C-Steel 炭素鋼 浸炭焼入
焼きもどし
電気亜鉛めっき
TKFS Stainless
Steel
オーステナイト系
ステンレス鋼
加工強化 不動態化処理
TKFB Brass 黄 銅

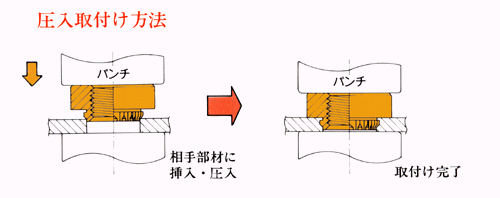

保持強さと取付条件
機械的特性 G-10プリント基板(グラスファイバー充填)
相手部材の
板板
取付け
圧入荷重
取付け後の
軸方向
保持力
取付け後の
回転得方向
保持力
ねじの呼び (mm) (kgf) (kgf) (kgf-cm)
M 2.5 1.5 200 54 20
M 3 200 54 20
M 3.5 200 54 32
M 4 200 54 38
M 5 300 72 46
