BOHSEI 05

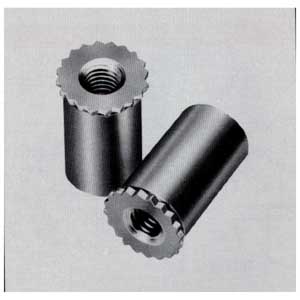

SELF-CLINCHING SPACER

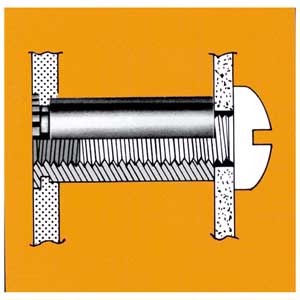

アプリケーション

仕様・機械的特性

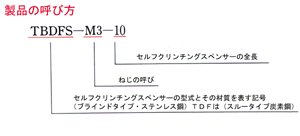

全長Ｌはカタログ寸法以外も製作致します。

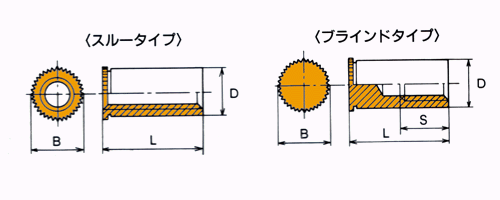

ＴＤシリーズの寸法表<スルータイプ>

ねじの呼び	ピッチ	型式		D	B	全長L　±0.2								相手材
ねじの呼び	ピッチ	C-Steel	Stainless Steel	-0.08	±0.2	全長L　±0.2								最小板厚	取付穴径 +0.1 0	*1 取付穴位置
M 2	0.4	TDF-M 2	TDFS-M 2	4.18	5.2	3	4	6	8	10	12			1.0	4.2	6.0
M 2.5	0.45	TDF-M 2.5	TDFS-M 2.5	4.18	5.2	3	4	6	8	10	12				4.2	6.0
M 3	0.5	TDF4.2-M 3	TDFS4.2-M 3	4.18	5.2	3	4	6	8	10	12				4.2	6.0
M 3	0.5	TDF-M 3	TDFS-M 3	6.18	7.2	3	4	6	8	10	12				6.2	7.0
M 4	0.7	TDF-M 4	TDFS-M 4	7.18	8.2	3	4	6	8	10	12	14			7.2	8.0
M 5	0.8	TDF-M 5	TDFS-M 5	7.18	8.2	3	4	6	8	10	12	14	16		7.2	8.0

*1 取付け穴中心と取付け板の端までの最小距離

ＴＢＤシリーズの寸法表<ブラインドタイプ>

ねじの呼び	ピッチ	型式		D	B	S (Min)								相手材
		C-Steel	Stainless Steel	-0.08	±0.2	S (Min)								最小板厚	取付穴径 +0.1 0	*1 取付穴位置
						-6	-8	-10	-12	-14	-16	-18	-20
						3.0	4.0	4.0	5.0	6.5	6.5	9.5	9.5
						全長L　±0.2
M 2	0.4	TBDF-M 2	TBDFS-M 2	4.18	5.2	6	8	10	12	14	16	18	20	1.0	4.2	6.0
M 2.5	0.45	TBDF-M 2.5	TBDFS-M 2.5	4.18	5.2	6	8	10	12	14	16	18	20		4.2	6.0
M 3	0.5	TBDF4.2-M 3	TBDFS4.2-M 3	4.18	5.2	6	8	10	12	14	16	18	20		4.2	6.0
M 3	0.5	TBDF-M 3	TBDFS-M 3	6.18	7.2	6	8	10	12	14	16	18	20		6.2	7.0
M 4	0.7	TBDF-M 4	TBDFS-M 4	7.18	8.2	6	8	10	12	14	16	18	20		7.2	8.0
M 5	0.8	TBDF-M 5	TBDFS-M 5	7.18	8.2	6	8	10	12	14	16	18	20		7.2	8.0

*1 取付け穴中心と取付け板の端までの最小距離

材質と処理

型式	材質区分	材質	強化処理	表面処理
TDF TBDF	C-Steel	炭素鋼	浸炭焼入焼きもどし	電気亜鉛めっき
TDFS TBDFS	Stainless Steel	オーステナイト系ステンレス鋼	加工強化	不動態化処理

保持強さと取付条件

機械的特性	相手部材の厚さ	取付け圧入荷重	取付け後の軸方向保持力	取付け後の回転得方向保持力
ねじの呼び	被取付け鋼板 (mm)	(kgf)	(kgf)	(kgf-cm)
M 3	1.0	1.500	100	25
M 4	1.0	1.500	150	50
M 5	1.0	1.500	150	60
