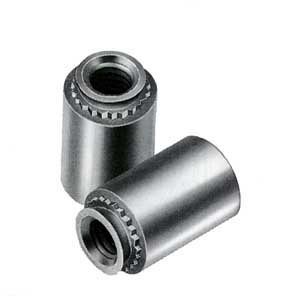

　BOB SPACER

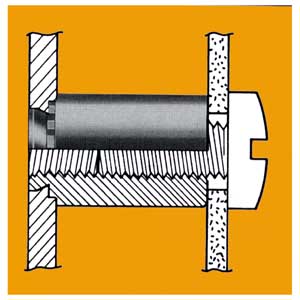

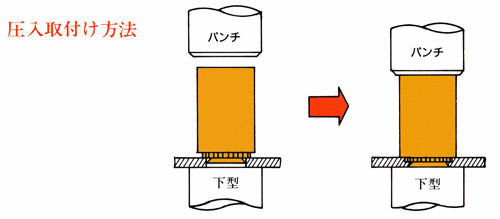

　アプリケーション

　仕様・機械的特性

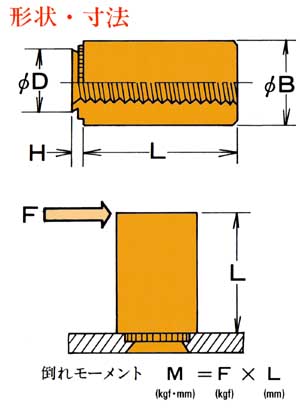

ボブスペンサーの寸法表

ねじの
 呼び		 ピッチ 型式 D B H L 相手材
MAX ±.01 +0
 -0.1		 ±0.2 最小板厚 取付穴径
 +0.1
 0		 取付穴位置
M 3 0.5 BF10-M3- 4.45 6.0 0.95 3 4 5 6 8 10 12 　 1.0 4.5 4.5
BF15-M3- 1.45 1.5
M 4 0.7 BF10-M4- 5.45 8.0 0.95 3 4 5 6 8 10 12 14 1.0 5.5 5.5
BF15-M4- 1.45 1.5
*1 取付け穴中心と取付け板の端までの最小距離
型式 材質区分 強化処理 表面処理
BF 炭素鋼 浸炭焼入 ニッケルメッキ
BFS オーステナイト系
ステンレス鋼		 　 不動態化処理
ねじの呼び 取付板厚 鋼板 アルミ板
圧入力 押抜力 トルク 倒れ
 モーメント		 圧入力 押抜力 トルク 倒れ
 モーメント
mm kgf kgf kgf-cm kgf-mm kgf kgf kgf-cm kgf-mm
BF10-M 3 1.0 500 40 15 80 900 70 30 120
BF15-M 3 1.5 500 70 20 120 900 80 35 200
BF10-M 4 1.0 700 50 25 100 1300 80 35 180
BF15-M 4 1.5 800 80 30 150 1400 100 40 300
