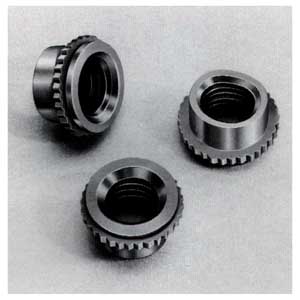

SELF-CLINCHING MINIATURE NUTS

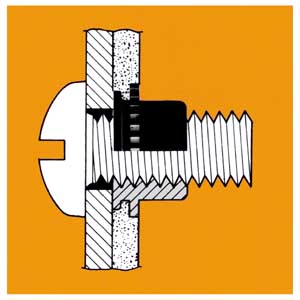

 アプリケーション
ロックタイプのミニチュアナットはナットの外周を楕円形のかしめてあります。このためプリベリングナットの機能をもっていて、ねじ緩みを防止する効果があります。

 仕様・機械的特性

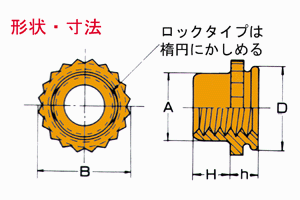

セルフクリンチングミニチュアナットの寸法

ねじの
呼び
ピッチ 型式 D A B H h 相手材
     *1
ロックタイプ
ノン
ロックタイプ
最小板厚 取付穴径      *2
取付穴位置
(Max) (Max) ±0.2 ±0.2 (Max) +0.08
0
M 2 0.4 TFEO-M 2 TFEOX-M 2 3.58 2.5 4.04 1.65 1.0 1.0 3.6 2.8
TFE -M 2 TFEX -M 2 1.5 1.5
M 2.5 0.45 TFEO-M 2.5 TFEOX-M 2.5 3.96 3.2 4.48 1.85 1.0 1.0 4.0 3.2
TFE -M 2.5 TFEX -M 2.5 1.5 1.5
M 3 0.5 TFEO-M 3 TFEOX-M 3 4.34 3.85 4.92 2.1 1.0 1.0 4.4 3.6
TFE -M 3 TFEX -M 3 1.5 1.5
M 4 0.7 TFEO-M 4 TFEOX-M 4 7.34 5.03 8.17 2.75 1.0 1.0 7.4 5.2
TFE -M 4 TFEX -M 4 1.5 1.5
*1 取付け穴中心と取付け板の端までの最小距離
*2 取付穴中心と取付板の端までの最小距離

材質と処理
型式 材質 表面処理
TFEO,TFEX
TFE,TFEOX
オーステナイト系
ステンレス鋼
不動態化処理

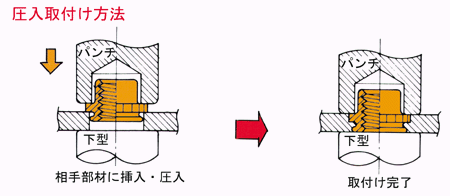

保持強さと取付条件

ねじの呼び 型式 相手部材の
板板
A5052-H34(アルミニウム合金板)) SPCC(冷間圧延鋼板)
取付け
圧入荷重
取付け後の
軸方向
保持力
取付け後の
回転得方向
保持力
取付け
圧入荷重
取付け後の
軸方向
保持力
取付け後の
回転得方向
保持力
(mm) (kgf) (kgf) (kgf-cm) (kgf) (kgf) (kgf-cm)
M 3 TFEO,TFEOX 1.0 400 45 17 700 81 17
TFE,TFEX 1.5 77 20 118 20
M 4 TFEO,TFEOX 1.0 700 77 46 1.100 131 50
TFE,TFEX 1.5 113 70 204 70
