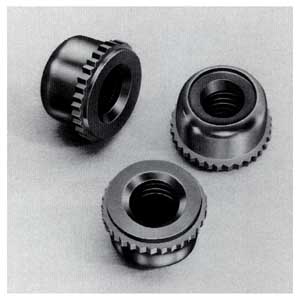

| SELF-CLINCHING NYLON LOCK NUTS | |
 |
 |
| アプリケーション | |
 |

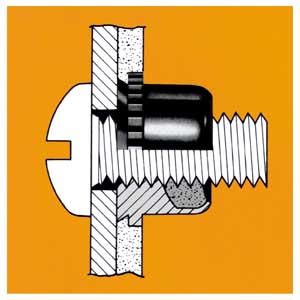

セルフクリンチング・ナイロンロックナットにはめねじの上部に66ナイロンのリングが組込まれています。ナイロンリングの内径はおねじの有効径とほぼ等しくなっていて、おねじがねじ込まれるとこのねじ山によってめじ状に成形されおねじのねじ山をナイロンの弾力性を利用してグリップしねじゆるみを防止することができます。 |
| 仕様・機械的特性 |

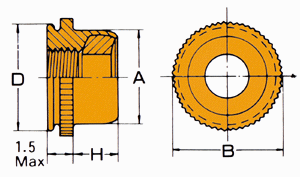

セルフクリンチングナイロンロックナットの寸法表
| ねじの 呼び |
ピッチ | 型式 | D | A | B | H | 相手材 | |||
| C-Steel | Stainless Steel |
最小板厚 | 取付穴径 | *1 取付穴位置 |
||||||
| (Max) | (Max) | (Max) | (Max) | +0.08 0 |
||||||
| M 3 | 0.5 | TPL-M 3 | TPLC-M 3 | 5.97 | 5.5 | 7.1 | 3.6 | 1.0 | 6.0 | 4.3 |
| M 4 | 0.7 | TPL-M 4 | TPLC-M 4 | 7.47 | 7.1 | 8.6 | 4.2 | 7.5 | 5.6 | |
| M 5 | 0.8 | TPL-M 5 | TPLC-M 5 | 7.97 | 7.4 | 8.9 | 4.5 | 8.0 | 6.4 | |
| *1 取付け穴中心と取付け板の端までの最小距離 |
 |
材質と処理
|
 |

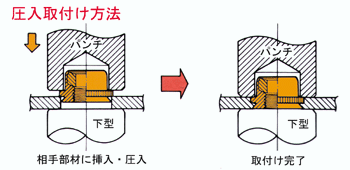

保持強さと取付条件
| 機械的特性 | A5052-H34(アルミニウム合金板)) | SPCC（冷間圧延鋼板) | ||||||
| 相手部材の 板板 |
取付け 圧入荷重 |
取付け後の 軸方向 保持力 |
取付け後の 回転得方向 保持力 |
相手部材の 板板 |
取付け 圧入荷重 |
取付け後の 軸方向 保持力 |
取付け後の 回転得方向 保持力 |
|
| ねじの呼び | (mm) | (kgf) | (kgf) | (kgf-cm) | (mm) | (kgf) | (kgf) | (kgf-cm) |
| M 3 | 1.0 | 700 | 72 | 22 | 1.2 | 1.300 | 102 | 23 |
| M 4 | 80 | 32 | 122 | 69 | ||||
| M 5 | 80 | 46 | 140 | 80 | ||||
| M 3 | 1.5 | 900 | 100 | 23 | 1.5 | 1.300 | 117 | 23 |
| M 4 | 100 | 69 | 130 | 69 | ||||
| M 5 | 135 | 80 | 158 | 808 | ||||
