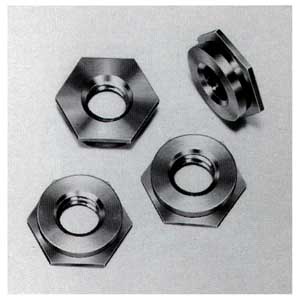

| SELF-CLINCHING FLUSH NUTS | |
 |
 |
| アプリケーション | |
 |

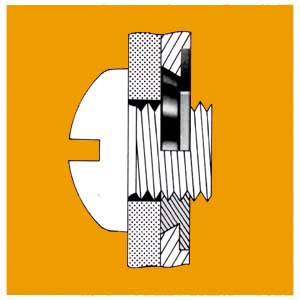

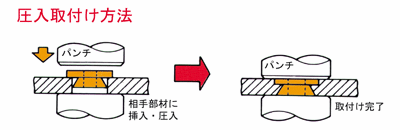

六角部に押された母材がパイロット付け根に流動し、高い締結力と板の両面に出っ張りのない平面が得られます。 |
| 仕様・機械的特性 |

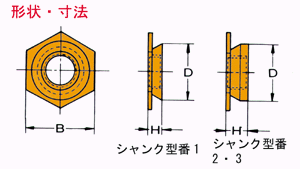

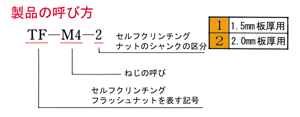

セルフクリンチングフラッシュナットの寸法表
| ねじの 呼び |
ピッチ | 型式 | D | B | H | 相手材 | ||
| 最小板厚 | 取付穴径 +0.1 0 |
*1 取付穴位置 |
||||||
| Stainless Steel |
±0.4 | (Max) | (Max) | (Min) | +0.08 0 |
(Min) | ||
| M 2 | 0.4 | TF-M 2 -1 | 4.35 | 4.8 | 1.5 | 1.5 | 4.4 | 6.0 |
| TF-M 2 -2 | 2.0 | 2.0 | ||||||
| M 3 | 0.5 | TF-M 3 -1 | 4.35 | 4.8 | 1.5 | 1.5 | 4.4 | 6.0 |
| TF-M 3 -2 | 2.0 | 2.0 | ||||||
| M 4 | 0.7 | TF-M 4 -1 | 7.35 | 7.9 | 1.5 | 1.5 | 7.4 | 7.2 |
| TF-M 4 -2 | 2.0 | 2.0 | ||||||
| M 5 | 0.8 | TF-M 5 -1 | 7.85 | 8.7 | 1.5 | 1.5 | 7.9 | 8.0 |
| TF-M 5 -2 | 2.0 | 2.0 | ||||||
| *1 取付け穴中心と取付け板の端までの最小距離 |
 |
材質と処理
|
 |
保持強さと取付条件
| 機械的特性 | 相手部材の厚さ | Ａ-5052-Ｈ34（アルミニウム合金板） | SPCC(冷間圧延鋼板） | ||||
| 取付け圧入荷重 | 取付け後の 軸方向保持力 |
取付け後の 回転得方向保持力 |
取付け圧入荷重 | 取付け後の 軸方向保持力 |
取付け後の 回転得方向保持力 |
||
| 型式 | (mm) | (kgf) | (kgf) | (kgf-cm) | (kgf) | (kgf) | (kgf-cm) |
| TF-M 2 -1 | 1.5 | 800 | 80 | 12 | 1.100 | 90 | 13 |
| TF-M 3 -1 | 800 | 80 | 12 | 1.100 | 90 | 13 | |
| TF-M 4 -1 | 1.000 | 100 | 24 | 1.500 | 110 | 29 | |
| TF-M 5 -1 | 1.000 | 110 | 38 | 1.800 | 115 | 38 | |
