BOHSEI 03/04

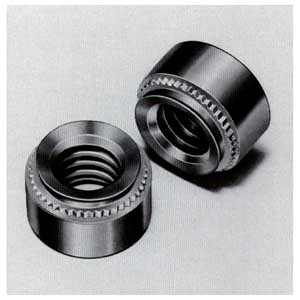

SELF-CLINCHING NUTS

　仕様・機械的特性

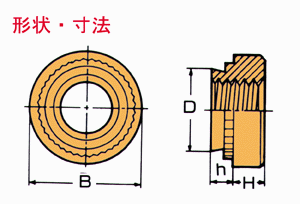

セルフクリンチングナットの寸法表

ねじの呼び	ピッチ	型式		D	B	H	ｈ	相手材
		C-Steel	Stainless Steel					最小板厚	取付穴径	取付穴位置
				MAX	±.02	±.01	MAX		+0.08 　0	*1 （Min)
M 2	0.4	TC-M2 -0	TCS-M2 -0	4.22	6.3	1.5	0.76	0.8	4.25	4.8
		TC-M2 -1	TCS-M2 -1				0.97	1.0
		TC-M2 -2	TCS-M2 -2				1.37	1.4
M 2.5	0.45	TC-M2.5 -0	TCS-M2.5-0	4.22	6.3	1.5	0.76	0.8	4.25	4.8
		TC-M2.5 -1	TCS-M2.5-1				0.97	1.0
		TC-M2.5-2	TCS-M2.5-2				1.37	1.4
M 3	0.5	TC-M3 -00	TCS-M3 -00	4.22	6.3	1.5	0.48	0.5	4.25	4.8
		TC-M3 -0	TCS-M3 -0				0.97	0.8
		TC-M3 -1	TCS-M3 -1				1.37	1.0
		TC-M3 -2	TCS-M3 -2				0.48	1.4
M 3.5	0.6	TC-M3.5-0	TCS-M3.5-0	4.73	7.1	1.5	0.76	0.8	4.75	5.6
		TC-M3.5-1	TCS-M3.5-1				0.97	1.0
		TC-M3.5-2	TCS-M3.5-2				1.37	1.4
M 4	0.7	TC-M4-00	TCS-M4 -00	5.38	7.9	2.0	0.58	0.6	5.4	6.9
		TC-M4 -0	TCS-M4 -0				0.76	0.8
		TC-M4 -1	TCS-M4 -1				0.97	1.0
		TC-M4 -2	TCS-M4 -2				1.37	1.4
M 5	0.8	TC-M5 -0	TCS-M5 -0	6.38	8.7	2.0	0.76	0.8	6.4	7.1
		TC-M5 -1	TCS-M5 -1				0.97	1.0
		TC-M5 -2	TCS-M5 -2				1.37	1.4
M 6	1.0	TC-M6 -1	TCS-M6 -1	8.72	11.05	4.1	0.97	1.0	8.75	8.6
		TC-M6 -2	TCS-M6 -2				1.37	1.4
		TC-M6 -3	TCS-M6 -3				2.21	2.3
M 8	1.25	TC-M8 -2	TCS-M8 -2	10.44	12.65	5.5	1.37	1.4	10.5	9.7
		TC-M8 -3	TCS-M8 -3				2.21	2.3
M 10	1.5	TC-M10 -3	TCS-M10 -3	12.65	15.0	7.0	1.95	2.0	12.7	11.6
M 12	1.75	TC-M12 -3	TCS-M12 -3	14.65	17.0	8.0	1.95	2.0	14.7	13.5
		TC-M12 -4	TCS-M12 -4		20.0		2.8	3.0		18.0

＊１　取付穴中心と取付板の端までの最小距離

アプリケーション

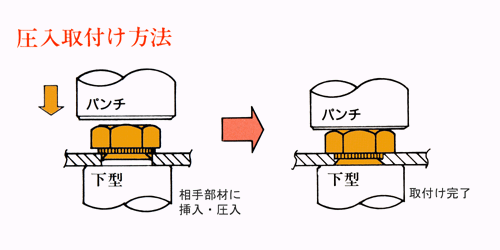

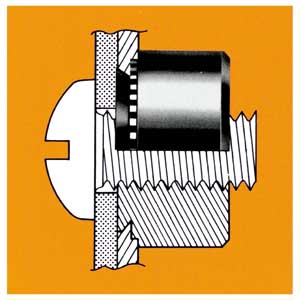

	ローレットに押された母材がパイロット付け根に流動し高い締結力が得られます。

　仕様・機械的特性

材質と処理

型式	材質区分	材質	強化処理	表面処理
TC	C-Stell	炭素鋼	浸炭焼入焼きもどし	電気亜鉛メッキ
TCS	Stainless Stell	オーステナイト系ステンレス鋼	加工強化	不動態化処理

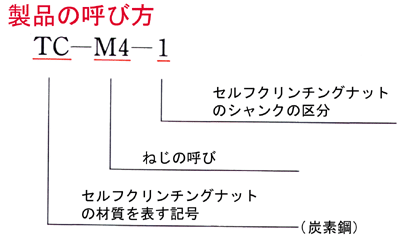

0	0.8mm板厚用
1	1mm板厚用
2	1.4mm板厚用
3	2.3mm以上板厚用

保持強さと取付け条件

ねじの呼び	シャンクの区分	取付板厚	A5052-H34（アルミニウム合金板）			SPCC（冷間圧延鋼板）
		取付板厚	取付圧入荷重	取付け後の軸方向保持力	取付け後の回転方向保持力	取付圧入荷重	取付け後の軸方向保持力	取付け後の回転方向保持力
		ｍｍ	ｋｇｆ	ｋｇｆ	ｋｇｆ-ｃｍ	ｋｇｆ	ｋｇｆ	ｋｇｆ-ｃｍ
M 2 M 2.5 M 3	-00	0.5	600～ 900	15	6	1.100～ 1.600	25.	10
	-0	0.8		28	9		48	15
	-1	1.0		40	12		57
	-2	1.4		78	12		95
M 3.5	-0	0.8	1.100～ 1.300	28	19	1.300～ 2.300	50	18
	-1	1.0		48	19		65	18
	-2	1.4		83	22		95	24
M 4	-00	0.6	1.100～ 1.300	24	16	1.500～ 2.500	40	20
	-0	0.8		30	24		50	30
	-1	1.0		48	26		65	30
	-2	1.4		86	36		104	42
M 5	-0	0.8	1.100～ 1.300	30	28	1.800～ 2.800	54	36
	-1	1.0		48	36		81	36
	-2	1.4		90	48		113	60
M 6	-1	1.0	1.100～ 1.800	40	60	2.000～ 3.000	65	110
	-2	1.4		80	110		167	120
	-3	2.3		180	140		300	160
M 8	-2	1.4	1.500～ 2.000	80	110	2.700～ 3.600	250	250
M 8	-3	2.3	1.500～ 2.000	200	200	2.700～ 3.600	300	300
M 10	-3	2.0	2.000	200	300	3.500	300	350
M 12	-3	2.0	2.300	220	320	3.800	350	400
M 12	-4	3.0	2.500	240	340	4.000	400	450
