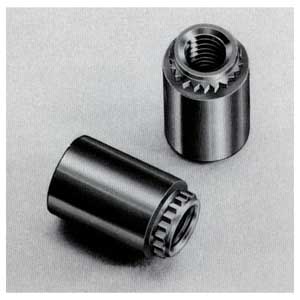

SELF-CLINCHING BROACHING SPACER

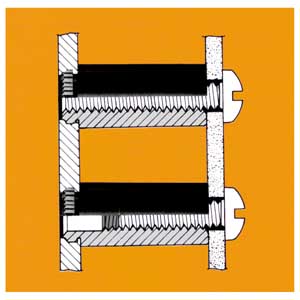

 アプリケーション

 仕様・機械的特性

セルフクリンチングブローチングスペンサーの寸法表

ねじの
呼び
ピッチ 型式 D B 全長L ±0.13 S 相手材
C-Steel Stainless
Steel
Brass L=3
〜10
L=12
〜16
最小板厚 取付穴径
     *1
取付穴位置
±0.08 ±0.13 (Min) +0.08
0
(Min)
M 3 0.5 TKFE-M 3 TKFES-M 3 TKFEB-M3 4.55 5.56. 3 4 6 8 10   全ねじ 10 1.5 4.2 4.4
M 3.5 0.6 TKFE-M 3.5 TKFES-M 3.5 TKFEB-M3.5 5.74 7.14 3 4 6 8 10 10 5.4 5.5
M 4 0.7 TKFE-M 4 TKFES-M 4 TKFEB-M4 6.68 8.74 3 4 6 8 10 12 10 6.4 6.4
M 5 0.8 TKFE-M 5 TKFES-M 5 TKFEB-M5 7.24 9.53 3 4 6 8 10 12 10 6.9 7.1
*1 取付け穴中心と取付け板の端までの最小距離

材質と処理
型式 材質区分 材質 表面処理
TKFE C-Steel 炭素鋼 電気亜鉛めっき
TKFES Stainless
Steel
オーステナイト系
ステンレス鋼
不動態化処理
TKFEB Brass 黄 銅

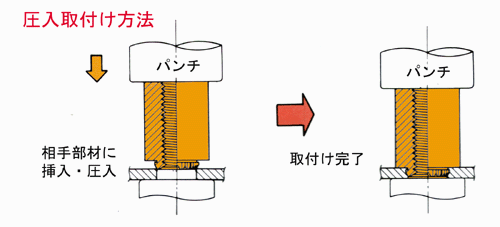

保持強さと取付条件
機械的特性 G-10プリント基板(グラスファイバー充填)
相手部材の
板板
取付け
圧入荷重
取付け後の
軸方向
保持力
取付け後の
回転得方向
保持力
ねじの呼び (mm) (kgf) (kgf) (kgf-cm)
M 3 1.5 200 54 20
M 3.5 200 54 32
M 4 200 54 38
M 5 300 72 46
