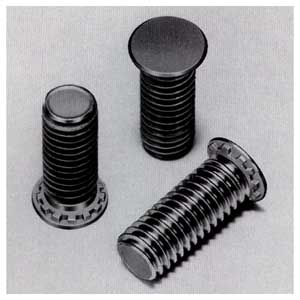

　SELF-CLINCHING STUDS

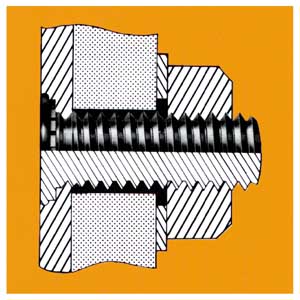

　アプリケーション
1.ＴＨシリーズＭ3、Ｍ4、Ｍ5を1.5ｍｍ以下の板厚の相手部材に圧入するとき
2.ＴＨシリーズＭ6.Ｍ8を2.4ｍｍ以下の板厚の相手部材に圧入するとき
1.ＴＨシリーズＭ3、Ｍ4、Ｍ5を1.6ｍｍ以上の板厚の相手部材に圧入するとき
2.ＴＨシリーズＭ6.Ｍ8を254ｍｍ以上の板厚の相手部材に圧入するとき
ねじの呼び A+0.1 C+0.08
M 3 3.6 3.03
M 4 4.6 4.03
M 5 5.6 5.03
M 6 6.6 6.03
M 8 8.6 8.03

　仕様・機械的特性

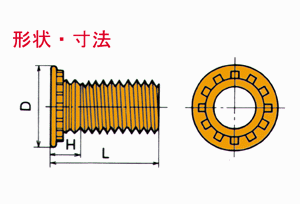

セルフクリンチングスタッドの寸法表

ねじの
 呼び		 ピッチ 型式 D B 全長L　±0.4 相手材
C-Steel Stainless
Steel		 ±0.4 (Max) 最小板厚 取付穴径
 +0.1
 0		 　　　　　*1
 取付穴位置
M 3 0.5 TH-M 3 THS-M 3 4.6 2.1 6 8 10 12 15 18 20 　 　 　 　 　 　 1.0 3.0 5.6
M 4 0.7 TH-M 4 THS-M 4 5.9 2.4 　 8 10 12 15 18 20 22 25 28 30 35 　 1.0 4.0 7.2
M 5 0.8 TH-M 5 THS-M 5 6.5 2.7 　 　 10 12 15 18 20 22 25 28 30 35 38 1.0 5.0 7.2
M 6 1.0 TH-M 6 THS-M 6 8.2 3.0 　 　 　 12 15 18 20 22 25 28 30 35 38 1.4 6.0 7.9
M 8 1.25 TH-M 8 THS-M 8 9.6 3.7 　 　 　 　 15 18 20 22 25 28 30 35 38 2.0 8.0 9.6
*1 取付け穴中心と取付け板の端までの最小距離

材質と処理
型式 材質区分 材質 強化処理 表面処理
TH C-Steel 炭素鋼 浸炭焼入
 焼きもどし		 電気亜鉛めっき
THS Stainless
 Steel		 オーステナイト系
ステンレス鋼		 加工強化 不動態化処理

保持強さと取付条件
機械的特性 相手部材の厚さ 取付け圧入荷重 取付け後の
 軸方向保持力		 取付け後の
 回転得方向保持力
ねじの呼び 被取付け鋼板
(mm)		 (kgf) (kgf) (kgf-cm)
M 3 1.0 2.000 100 15
M 4 1.0 2.500 110 40
M 5 1.0 2.500 120 60
M 6 1.2 3.000 140 120
M 8 2.0 4.000 300 200
